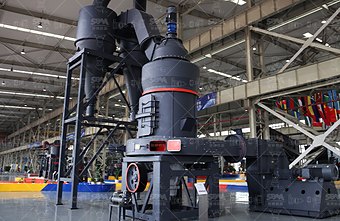

MTW — европейская трапециедальная мельница. Конструкция разработана с усиленной роликовой системой и клетчатым классификатором, поэтому работает ровнее и даёт меньше проходных частиц, чем мельницы роликового типа предыдущего поколения.
MTW — европейская трапециедальная мельница. Конструкция разработана с усиленной роликовой системой и клетчатым классификатором, поэтому работает ровнее и даёт меньше проходных частиц, чем мельницы роликового типа предыдущего поколения.
Сырьё входит в камеру через зенитную часть и распределяется по окружности размольного кольца. Ролики вдавливают материал в рабочую зону, где он дробится и измельчается. Клетчатый классификатор формирует два потока: готовый продукт уходит на выгрузку, а крупные частицы возвращаются в зону помола. Раздельная система смазки роликов и подшипников продлевает межремонтный интервал.
| Параметр | MTW110 | MTW120 | MTW141 | MTW160 | MTW171 | MTW186 | MTW195 |
|---|---|---|---|---|---|---|---|
| Модель | MTW110 | MTW120 | MTW141 | MTW160 | MTW171 | MTW186 | MTW195 |
| Крупность куска, мм | ≤20 | ≤25 | ≤30 | ≤35 | ≤40 | ≤45 | ≤50 |
| Производительность, т/ч | 3–6 | 5–9 | 8–13 | 10–18 | 14–23 | 18–28 | 22–33 |
| Тонкость готового продукта | 1,6–0,038 мм | 1,6–0,038 мм | 1,6–0,038 мм | 1,6–0,038 мм | 1,6–0,038 мм | 1,6–0,038 мм | 1,6–0,038 мм |
| Мощность двигателя, кВт | 55–75 | 75–110 | 110–160 | 160–220 | 220–315 | 315–400 | 400–500 |
| Расход воздуха, м³/ч | 8000–12000 | 12000–16000 | 16000–20000 | 20000–26000 | 26000–32000 | 32000–38000 | 38000–45000 |
Производительность указана для стандартной конфигурации при переработке рядового сырья. Фактические значения зависят от крупности, крепости и влажности материала и подтверждаются при испытании на образцах сырья заказчика.
Известняк, кальцит, доломит, нефтяной кокс, гипс, барит, мрамор, тальк, уголь. Клетчатый классификатор снижает долю проходных частиц, что важно на товарных марках с ультратонким помолом.
Подбор конфигурации ведётся по четырём параметрам: максимальная крупность куска, крепость и абразивность сырья, требуемая тонкость и производительность. Если требования выходят за паспортные значения одной машины, линия собирается из нескольких параллельных секций.
Мельница поставляется как головной агрегат. Полная схема включает питатель, транспортёры, классификатор, циклон, импульсный фильтр, вентиляцию, систему управления и участок отгрузки готового продукта. Подбор ведётся с учётом пылевыделения на каждой точке — только так линия удерживает расчётную производительность.
Внутри серии конструкция сохраняется, меняются рабочие параметры: размер загрузочной камеры, масса роликов и производительность. Это означает, что запасные части и ремкомплекты общие по всей серии, а расширение линии выходит дешевле, чем замена на другую модель.
При влажности выше 4–5 % мельница забивается материалом, поэтому в схему включают сушильный модуль. Для вертикальных рудных мельниц LM-K существуют две комплектации: под естественную влажность и под высушенное сырьё, что отражается на подборе привода и сушильного узла.
Монтаж и пусконаладку выполняют инженеры сервисной службы. На площадку выезжает группа, которая собирает линию, выполняет совместный пуск и обучает персонал. По результатам испытаний фиксируются фактические параметры: производительность, тонкость и удельный расход энергии.
Склад ЗИП формируется по моделям мельниц. Ролики, валки, броня, скребки, подшипники и роторы классификаторов изготавливаются по заводской документации, поэтому совместимы с деталями на машине без подгонки.
